我公司于2017年6月1日至 6月16日对XX电信XX区所属设备：XX模块局06A-04ODF架光环网实施了传统光配设备的智能化改造清查试点项目，共计安装改造了XXXXX个端口标签，并搭建了智能综合管理平台。

1.1设备应用成果

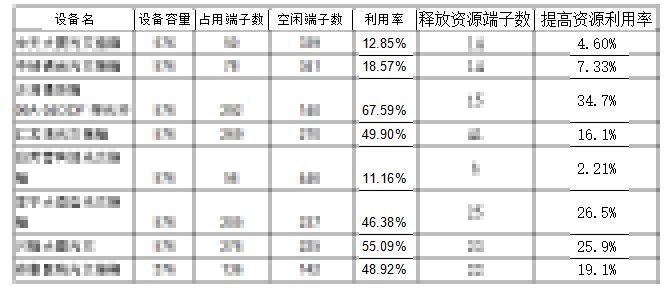

一、本次ODN设备智能化改造工程共计对XX电信XX局-MR4-1-192D链路上的8台设备进行了智能化改造与清查工作，清查统计结果如下：

二、智能ODN管理系统产品功能完善，现网改造应用场景通用性强，归一性好，可以满足对现网中不同厂家各种规格型号的设备实施智能化管理的需要，以能实现对光缆网络资源全程全网的管理。

三、智能ODN管理系统产品功能全面，主要实现了以下功能：

（1）以电子标签替代原各类网络设备中的纸质标签或标牌对资源数据予以标识与存储，并能实时更新网络资源的所关联的数据；

（2）在光缆网络中的哑资源设备（如：ODF、MODF、OCC、ODB等）应用功能有：

Ø智能电子标签与MODF、ODF、OCC、ODB上的（端口）一一对应，为施工人员提供可视化（设备LED指示）定位显示。并通过手机APP可对设备位置进行定位，为施工人员提供导航功能。

Ø对于新建网络中光配产品（MODF、ODF、OCC、ODB等）的开通工程施工结束后，光纤端口的业务标识数据，无需逐个手工现场粘贴纸质标签，管理中心也无需将工程资料逐一手工录入到系统中。管理中心数据可自动导入系统中，现场人员采用手持终端上批量导入的方式一次性将全部数据写入设备上所有的智能电子标签模块中，实现设备和端口信息的自动准确的标识。每端口写入数据的时间小于1秒中，大大节省了作业时间。

Ø维修障碍或开通业务时，维护人员可用智能手机对现场的光总配MODF、光配线架ODF、光交接箱（OCC）和光分路器（ODB）等设备及各端口的数据信息实时进行增删改查操作，并更改结果可实时上传到后台中心管理系统中，无需再用传统纸质标签更改或更换的方式来对设备端口数据信息进行标识；

Ø设备和端口标识信息增、改后实时与系统管理中心自动同步，确保光纤端口数据和管理中心的数据时刻保持一致，实现设备资源数据的动态更新；

Ø智能电子标签不工作时无需供电，不改变ODF、光交接箱等连接器设备的无源特性。通过移动电源为电子标签子系统提供电源，一般一次充电可工作10小时。另智能电子标签支持有源工作环境，可将现场资源变更情况实时反馈给后台，做到后台系统对现场设备的实时监控。

Ø光纤端口的相关标识数据永久保留在电子标签子系统中，保持了传统纸质标签的功能特点，在网络不畅情况下维护工程人员同样能够正常使用系统的增改查功能，待维护工程人员进入网络环境后设备变更数据自动和中心同步；

Ø实施资源标识改造工程是无需中断业务，便捷安全。

（3）在网络有源设备（如：传输、交换、无线、动力等）中的应用功能有：

Ø用无源二维码电子标签替代原设备中的纸质标识卡片，通过之移动终端APP映射相关的设备资源信息，并用资源模板与标识的设备资源属性关联，确保现场资源数据的完整性。

Ø现场资源数据的变更信息能够实时传递到系统管理中心，确保前后台数据的一致性与准确性；

（4）多形态电子标签可以与网络资源的资产信息联通，为实现网络资产全生命周期的管理提供便捷的手段。

（5）支持低速率网络环境工作，工作环境具备GPRS/3G/WI-FI网络即可实现同步模式工作。

（6）采用通用的智能手机和PAD作为操作终端，图形化界面显示，方便了维护和工程人员的操作。

（7）中心平台提供可下载的专用数据导入模板。可实现将资源管理中心的相关数据方便地转换成智能电子标签的信息，减少人工录入差错，提高了工作效率。中心平台系统提供开放式接口与资管系统对接后可实现数据自动转换，无需人工手动更改录入。

（8）提供多种维度查询手段，如：“地理位置（局名）”、“附近设备”、“关键字、模糊组合”等查询方式。为工程维护人员提供准确的业务标识信息。和运营商的资源管理系统对接后还可实现诸如设备状态、光纤路由、关联设备等方面更广泛的信息查询。为维护人员处理查找故障提供更加快捷的手段。

（9）资源数据变更方便快捷，当现场需更新资源标签数据时，可实现现场打印二维码标签或刷新智能电子标签管理设备数据；

（10）支持多种信息安全管理手段。支持黑、白名单授权，支持组（群）管理策略，确保信息的安全。

（11）提升运营商网络数据准确率，释放现有设备冗余资源。可以在安装智能电子标签管理系统的同时，使用我方提供的PAD清查软件全面开展一次资源清查，对目标设备的全部资源数据开展一次核查，校准后一次性的导入本系统中，通过使用本系统，规范维护作业人员的行为，杜绝前整后乱的现象，保证资源的准确率。将网络资源校准到前后台数据一致的精确化管理的目标；

      图3智能电子标签管理平台电子工单管控示意图

（12）提供手机电子工单功能，结合E2E的管理流程。用手机电子工单流发起相关业务开通和资源维修作业工单,如：资源校准、占用、更新等作业任务，实现网络资源占用、释放、维修等信息的及时更新和共享。手机电子工单管理模块即可自成体系独立运行，也可和其他支撑系统做接口(如：“电子运维系统”)，实现了工单的全业务全程管理装机单、修障单、拆机单等）自动获取，手机电子工单都能够在现场维护作业人员的智能手机上显示工单内容。维护人员选中该工单后，与该工单相关联的MODF、ODF、OCC、ODB等网络设备上的智能电子标签会作出相应的显示，指引端口/板/盘所在位置，方便维护人员作业。维护作业人员完成后，工单自动回笼至中心系统，对相关网络资源信息予以同步更新，实现工单与资源变更的无缝对接。使日常维护工作实现了资源数据的动态更新、业务流程管控的闭环管理。

四、智能ODN管理系统与传统纸质标签功能对比

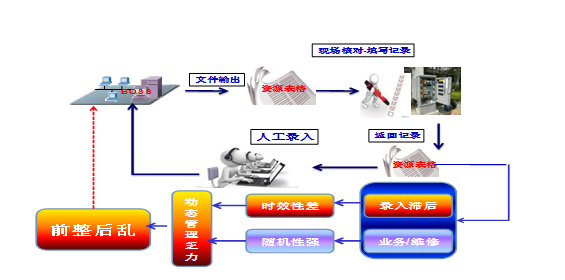

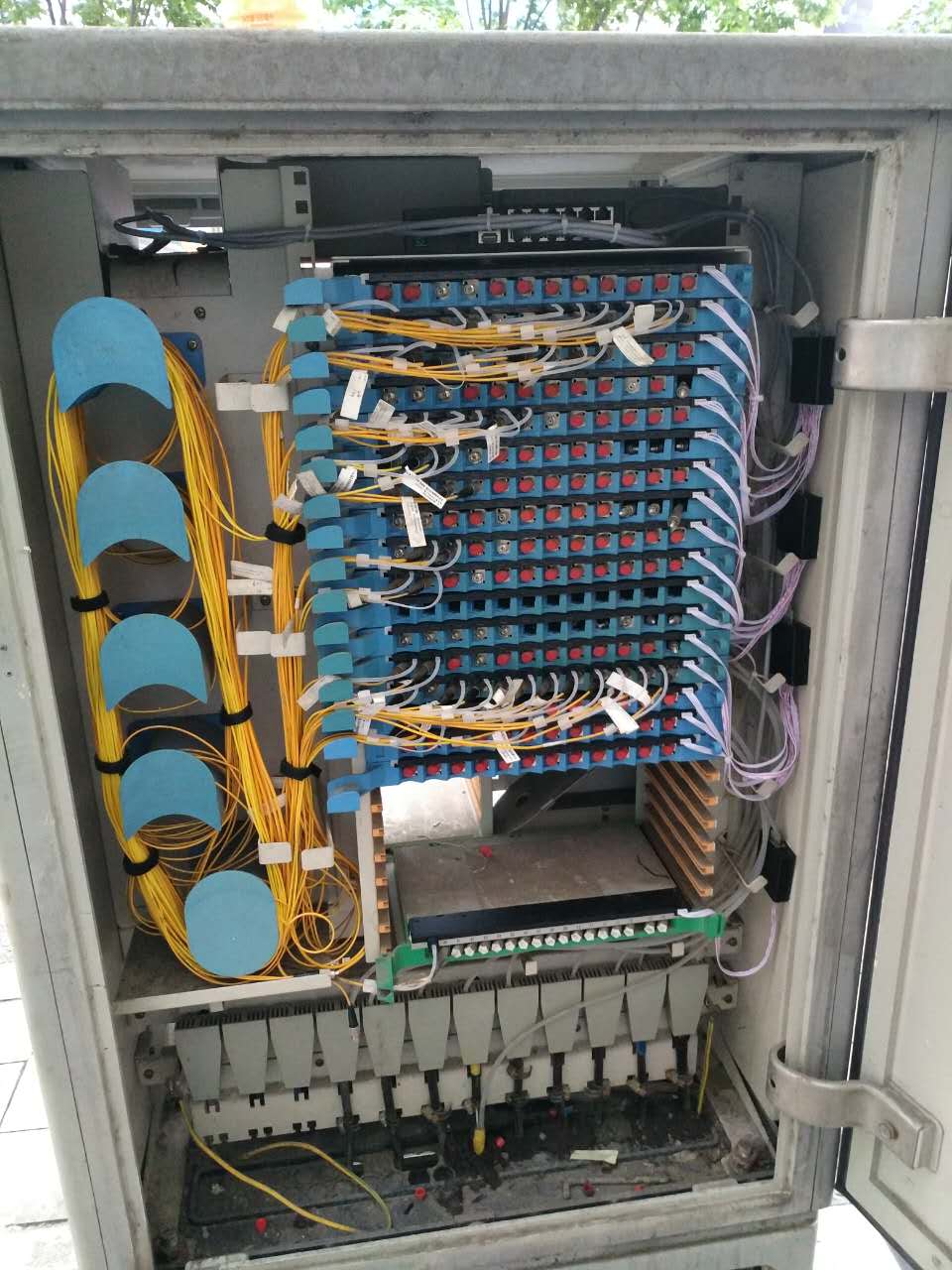

            图4光缆网络资源普查现状

传统清查方式因缺乏现场资源数据和资源管理系统中心数据更新动态同步的手段，传统的光缆及管线资源清查方法采用由人工拿着资源管理中心（系统）提供的空间资源、线路网资源表单对现场实物资源予以核对后，再将清查表单返回资源管理中心，由人工录入到资源管理系统中。另因资源信息不准确当后台发布拆机工单时，现场代维人员害怕误拆导致发生告警，不去拆除现场设备的跳纤，造成设备占用状况越来越不准确。由于光缆网络资源种类繁多，如：光缆、接头盒、终端盒、ODF、OCC、ODB、井，孔、机房、光路编码、业务属性等，且分布点多面广，清查作业任务周期长，参与部门多。在资源清查过程因业务的发展和网络的维护都会涉及到大量的资源变更。即，维护或工程人员在开展修复障碍、开通业务和工程施工等作业时，都会发生对已清查过的但还未及时进入资管系统中的光缆网络资源实物进行增删改状态的变更，使得资源实物的状态变化随机性强，难以有效实现对清查资源数据的动态化管理，加上人工录入的差错率，录入不及时等因素造成了资源清查工作效率低，清查后的资源数据与现场的设备现状很难达到一致。导致资源清查数据前整后乱，难以实现和巩固资源清查的成果，使得资源无法实现精确的管理。更因ODN设备为无源设备，无法对现场操作人员的增、删、改等行为进行管控，

使得现场业务变更与后台资管系统业务变更无法同步。

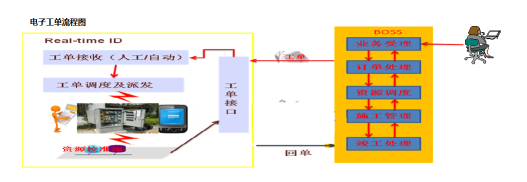

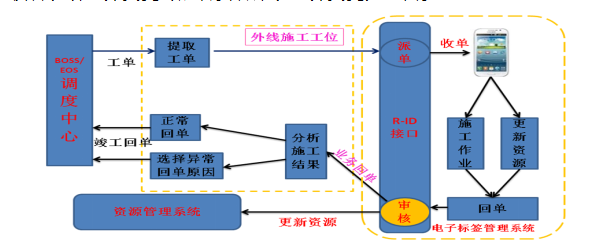

               图5智能ODN系统工单作业流程示意图

智能ODN管理系统基于物联网理念，用电子标签代替纸质标签，采用嵌入式控制技术对ODF、OCC、ODB的端口数据信息进行标注，方便识别纤芯和传输路序。通过清查APP对设备进行数据清查校准，以资源清查电子工单为资源清查流程管理主线，改变了目前传统的以纸质表单下发清查任务的管理模式，实现人员、任务、时间及质量的全方位的流程化管控,方便准确地完成资源实物数据的采集。清查数据实时上传，改变了传统资源清查以人工现场填写表单再交后台管理人员录入的作业模式，减少了中心人工录入环节，降低了数据入库的差错率。保证清查工单及时回单，杜绝因数据录入的时间差而造成的前后台数据不一致，实现清查-录入当日清。做到现场实物数据与后台逻辑数据一致，大量释放现网资源。通过智能手机对ODF、OCC、ODB端口数据信息进行增删改查作业的同时与后台管理中心数据信息联动，实现及时更新、动态同步。并且具备电子工单作业质量管控、设备位置GPS定位导航、设备端口LED操作指引、尾跳纤管理及纠错告警、链路拓扑查询展示等功能。为提升代维工作效率降低维护成本提供了更加科学便捷的手段。

五、智能ODN系统应用

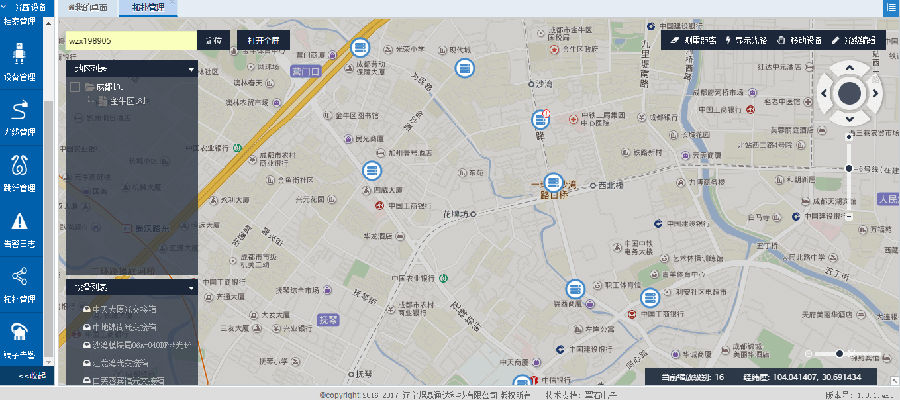

5.1智能ODN后台中心系统功能：

1、设备管理

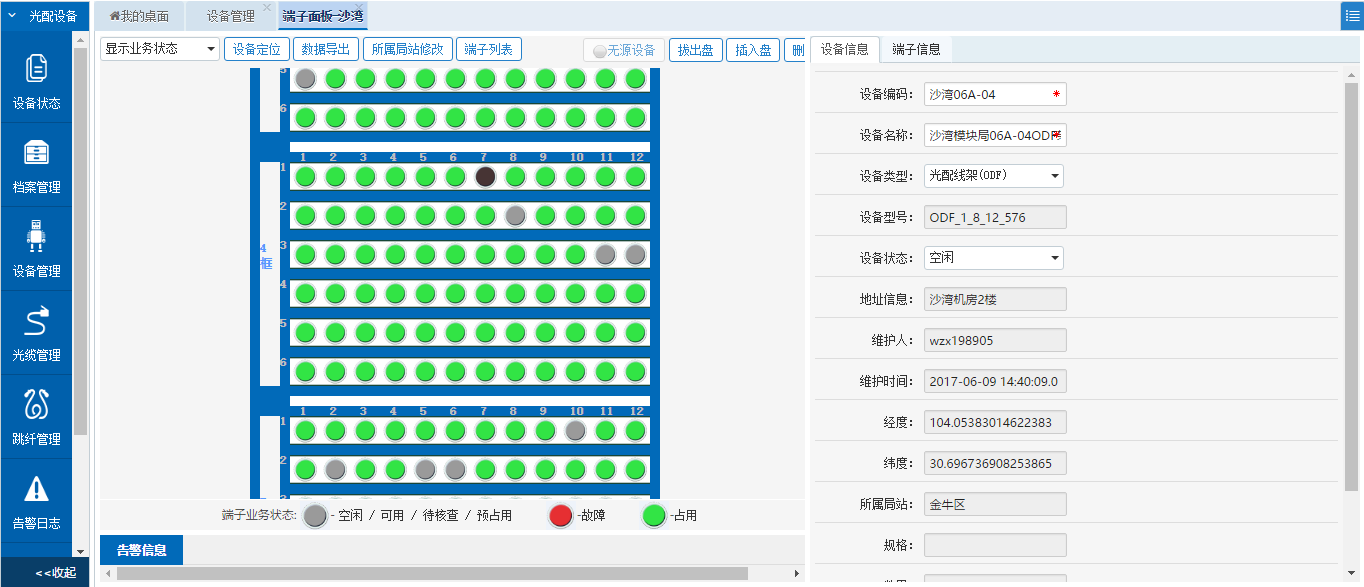

2、设备端子面板

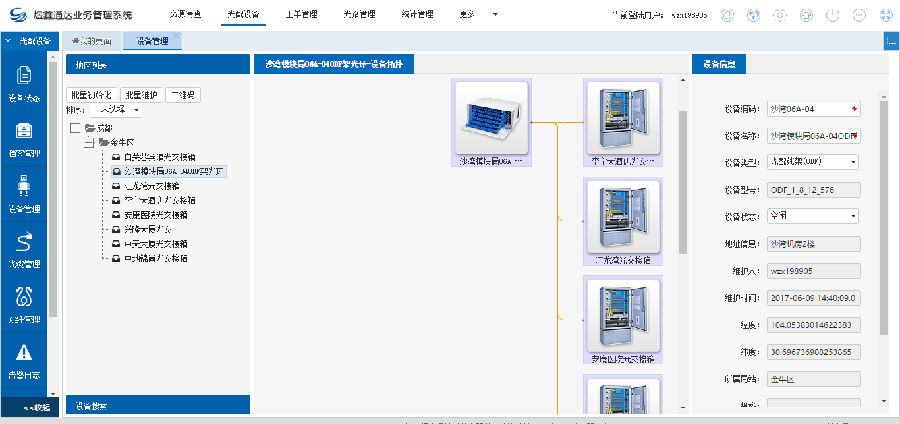

3、设备网络拓扑结构

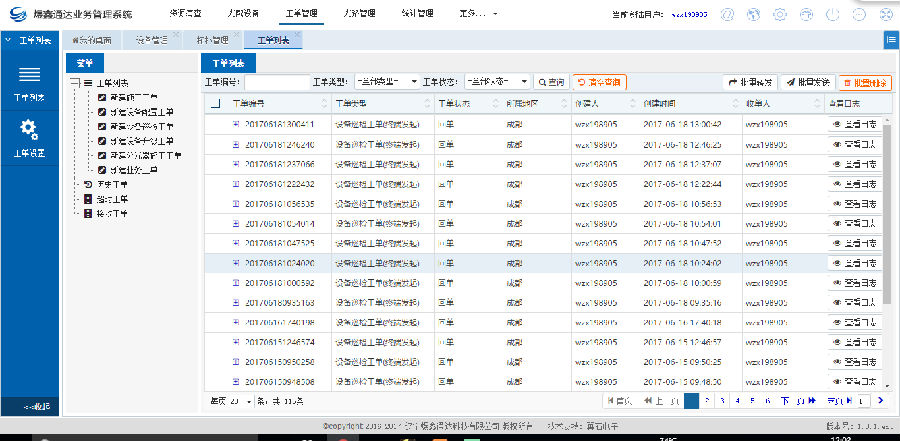

4、工单管理

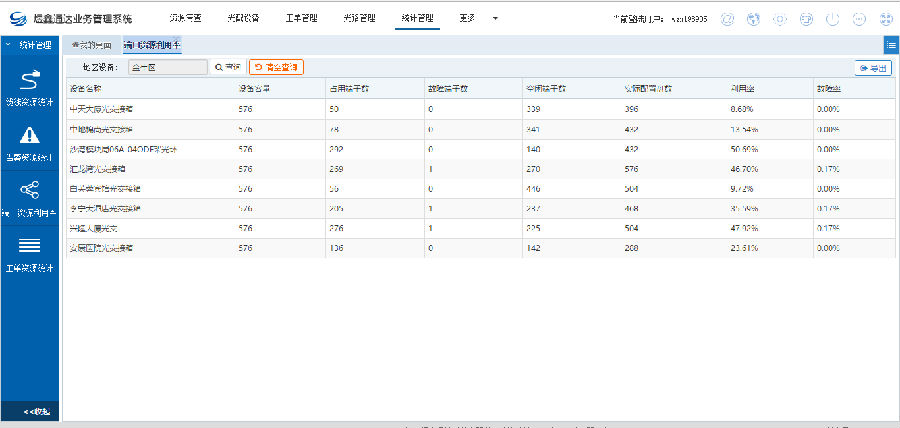

5、资源统计

5.2智能ODN系统在现网设备中的应用

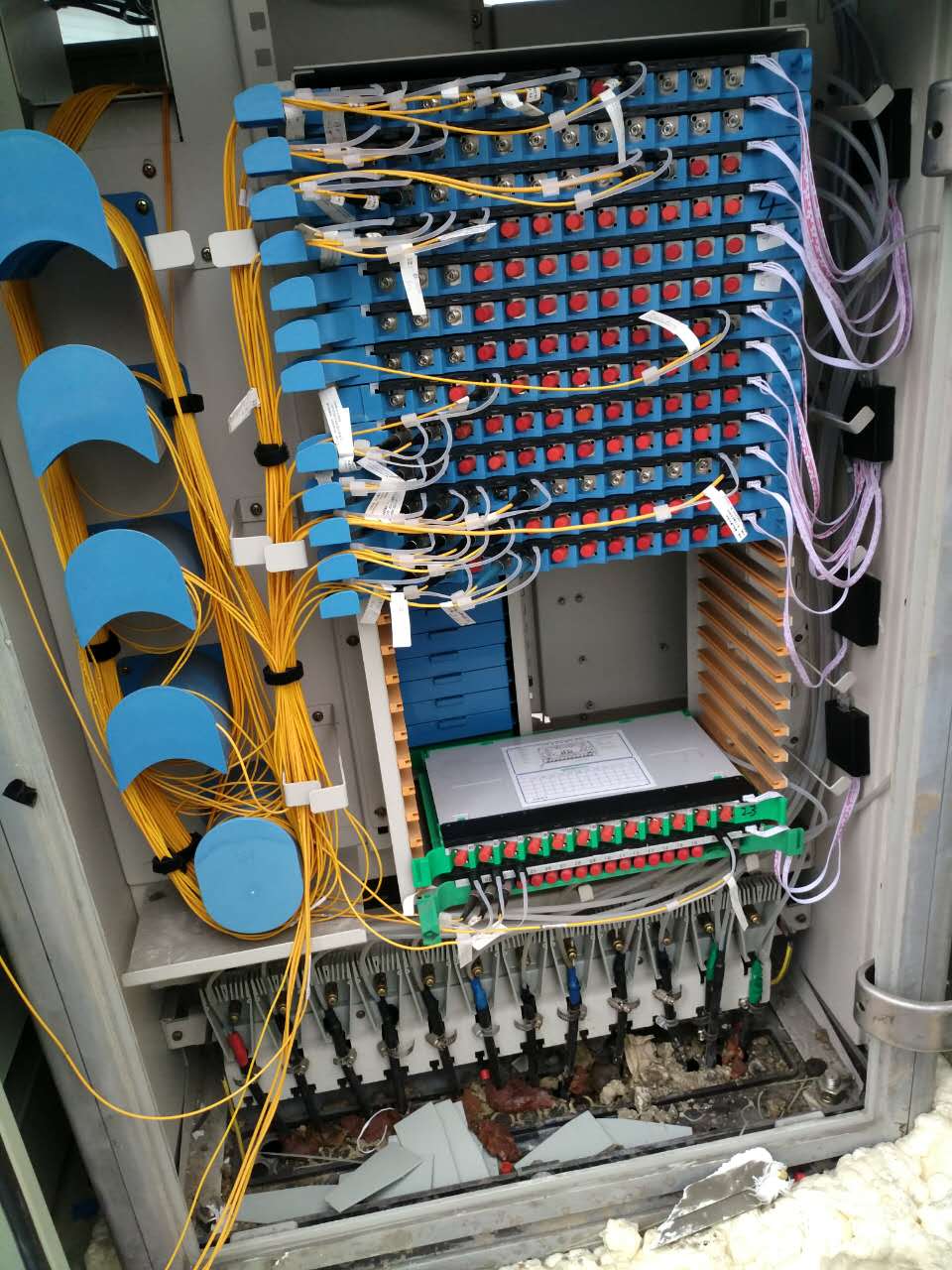

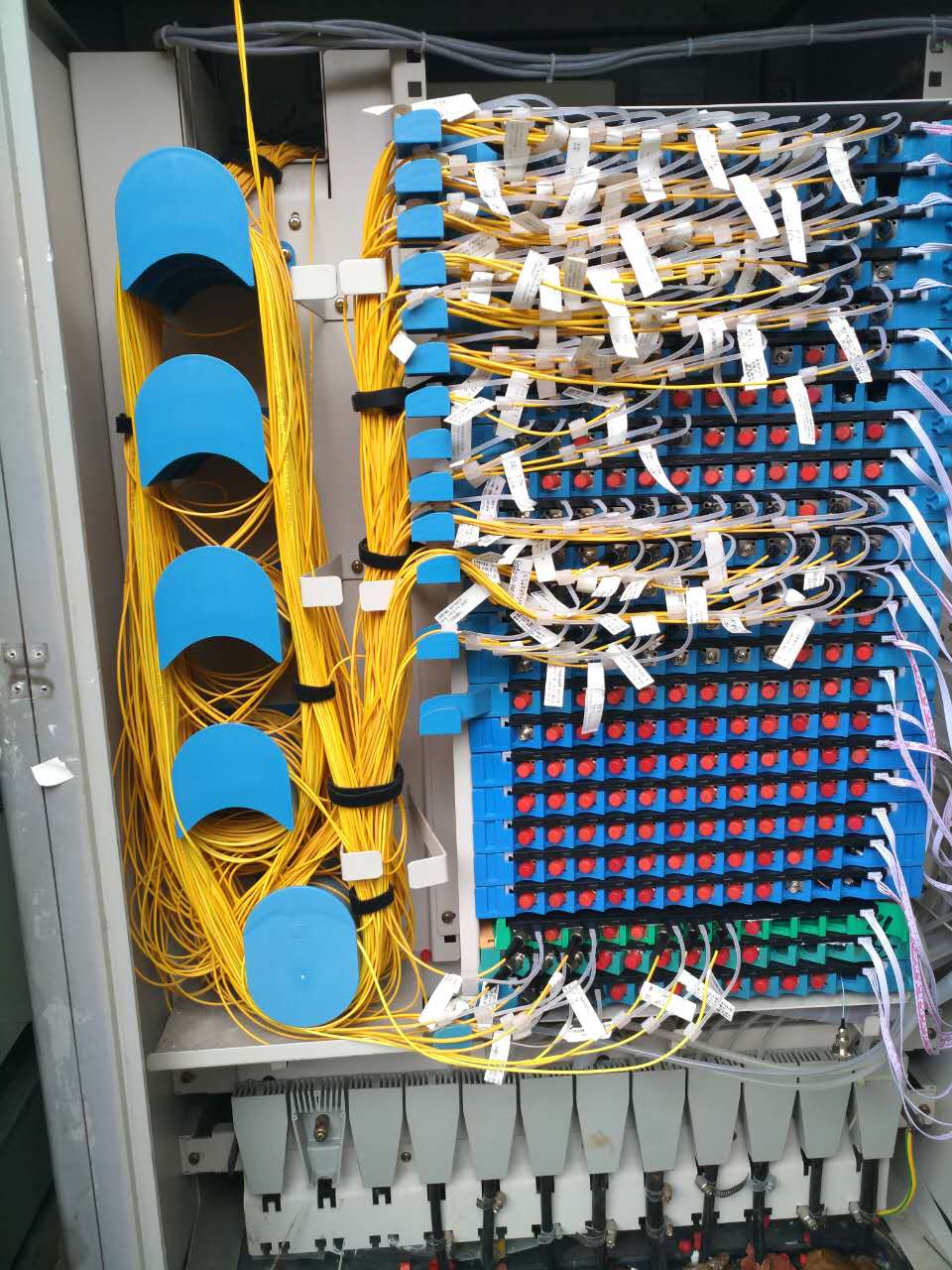

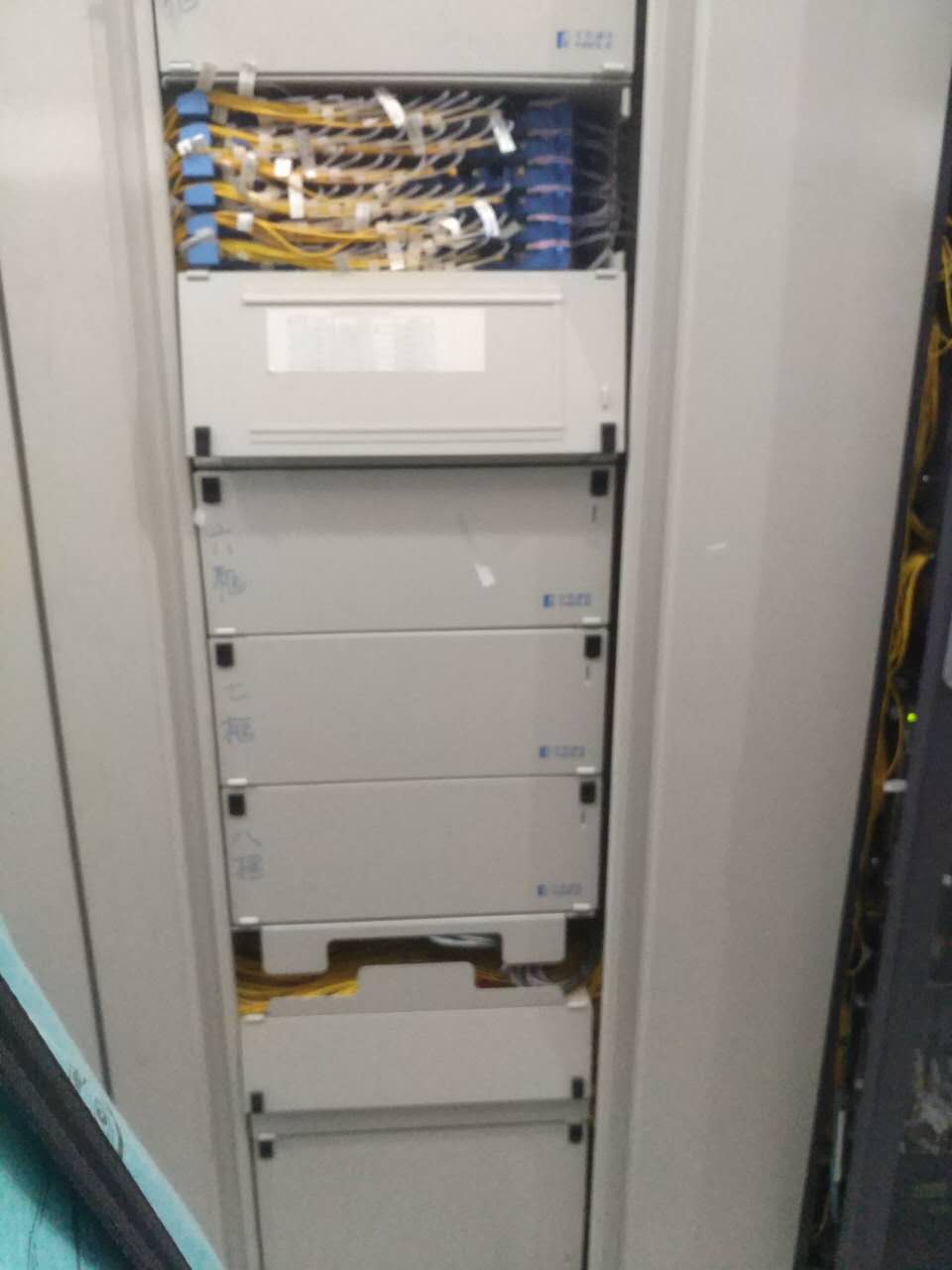

1、XX模块局06A-04ODF架光环：

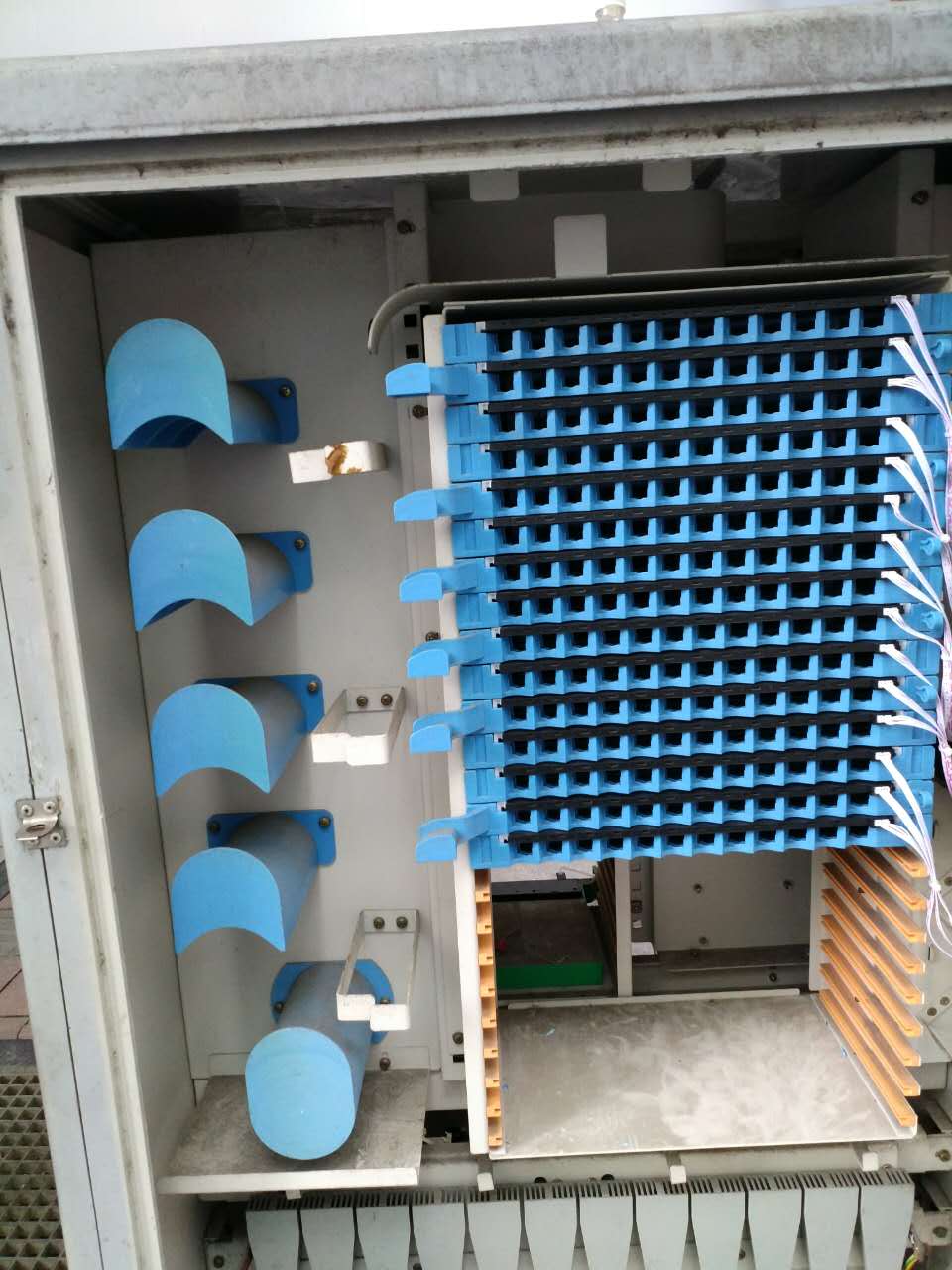

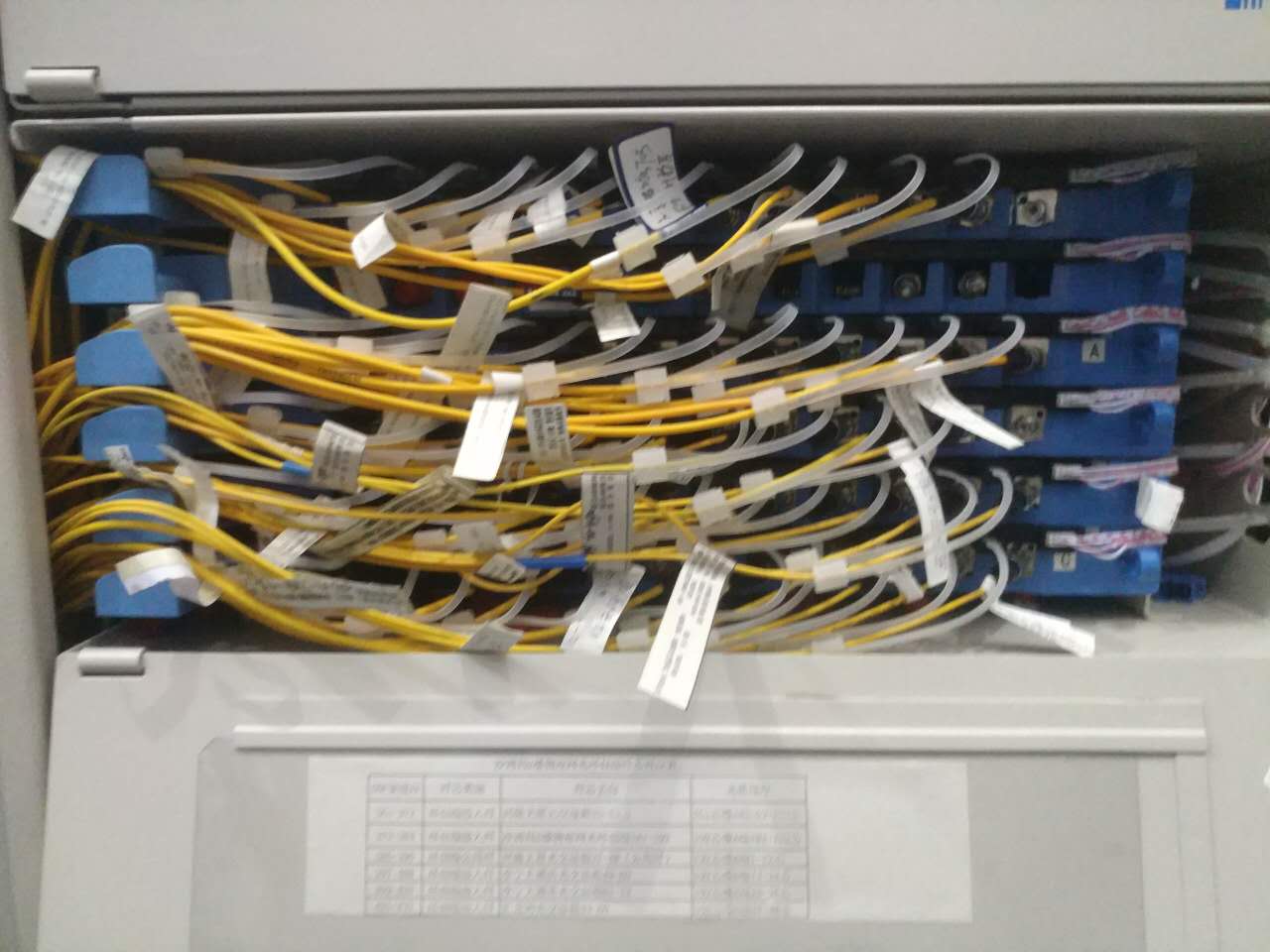

2、XXXX光交接箱：

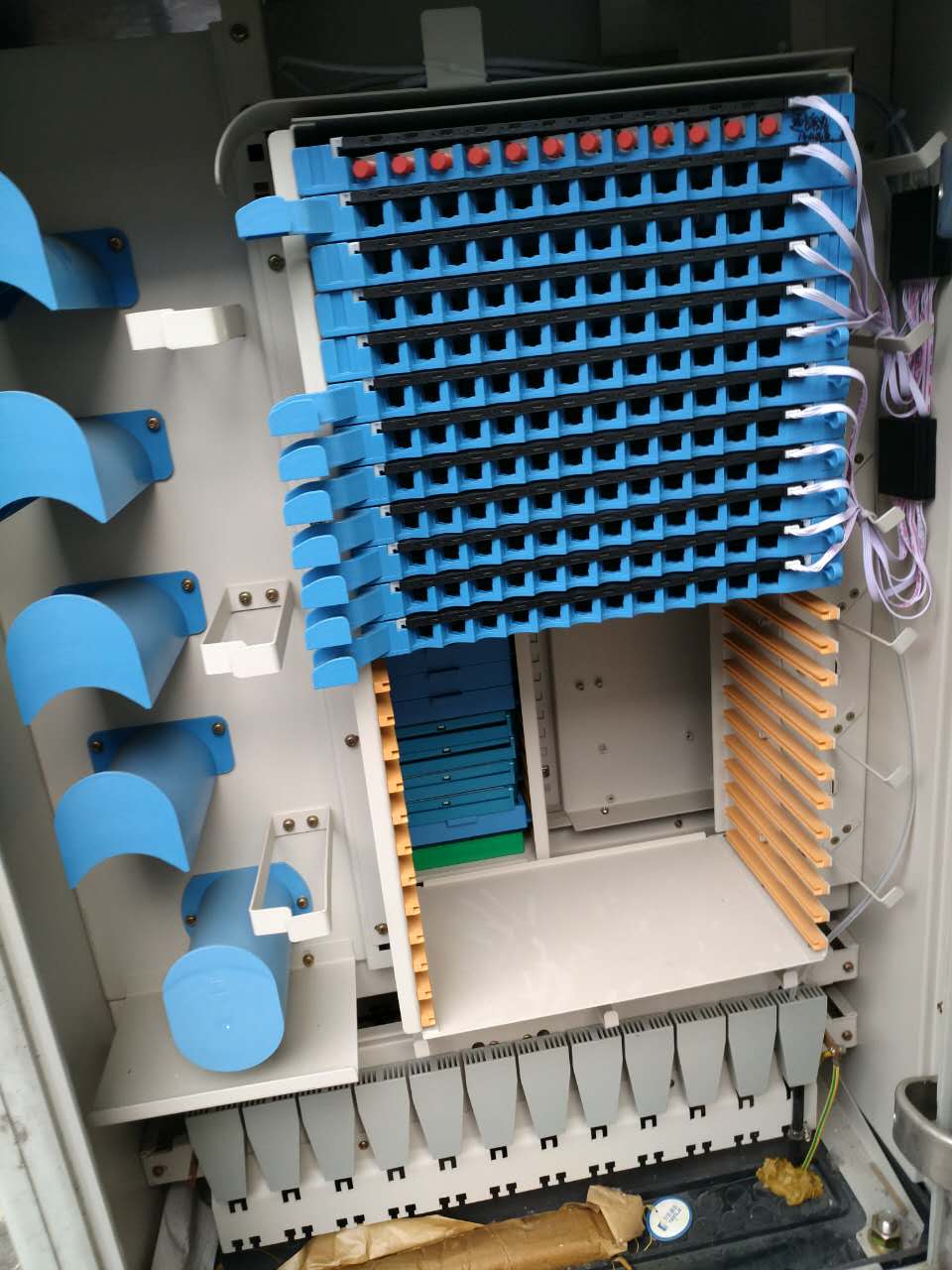

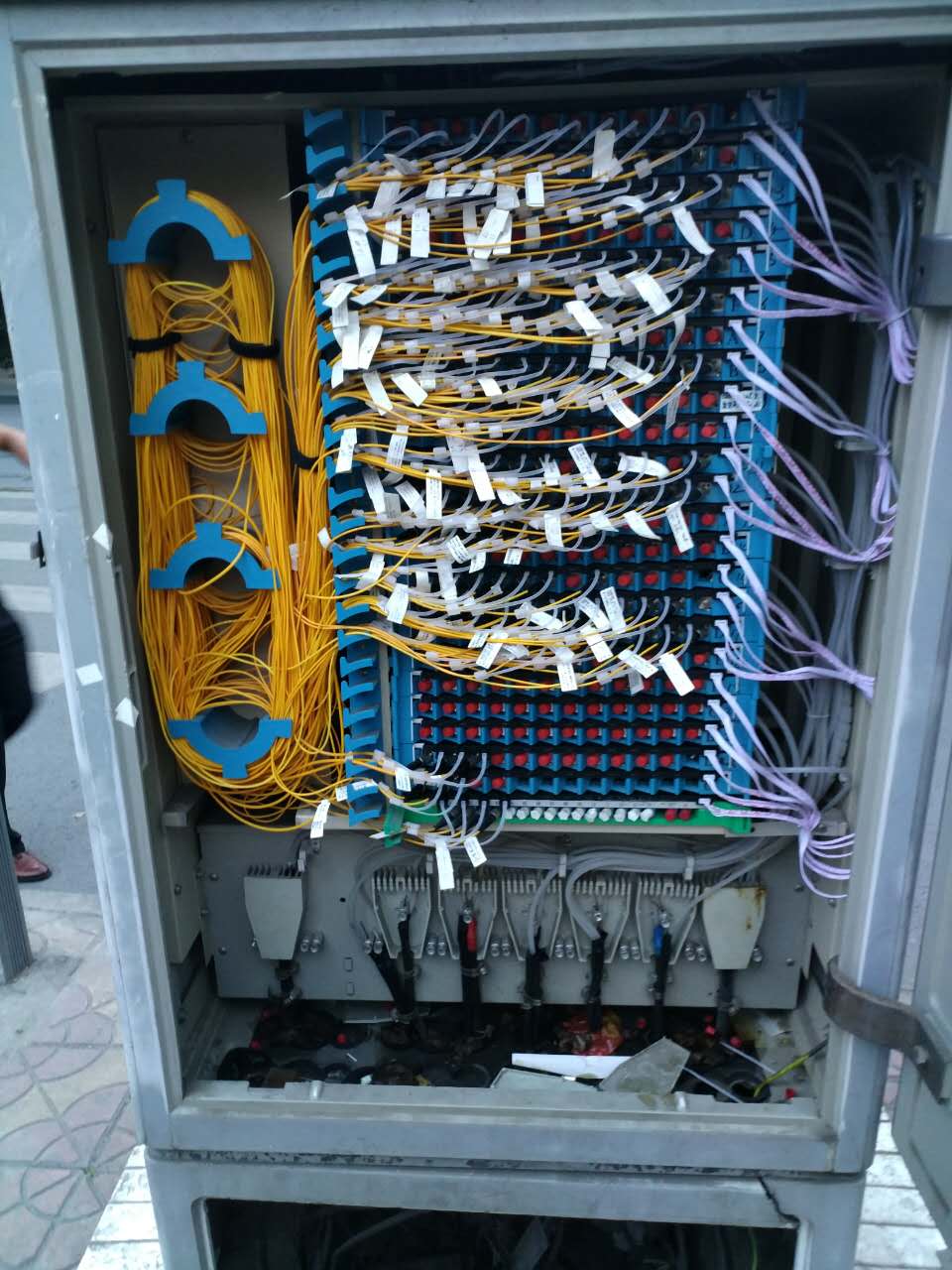

3XXXX光交接箱：

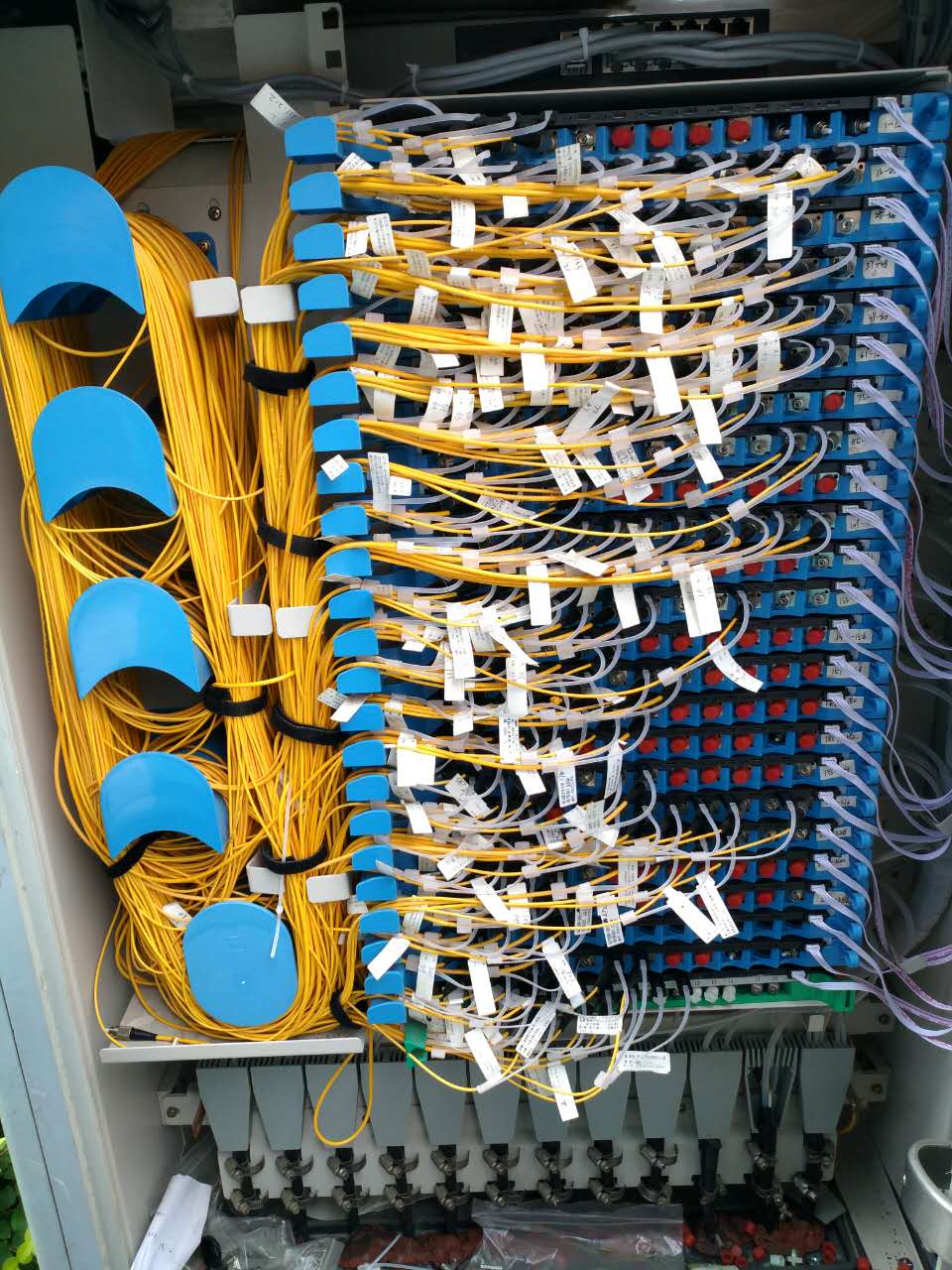

4 XXX光交接箱

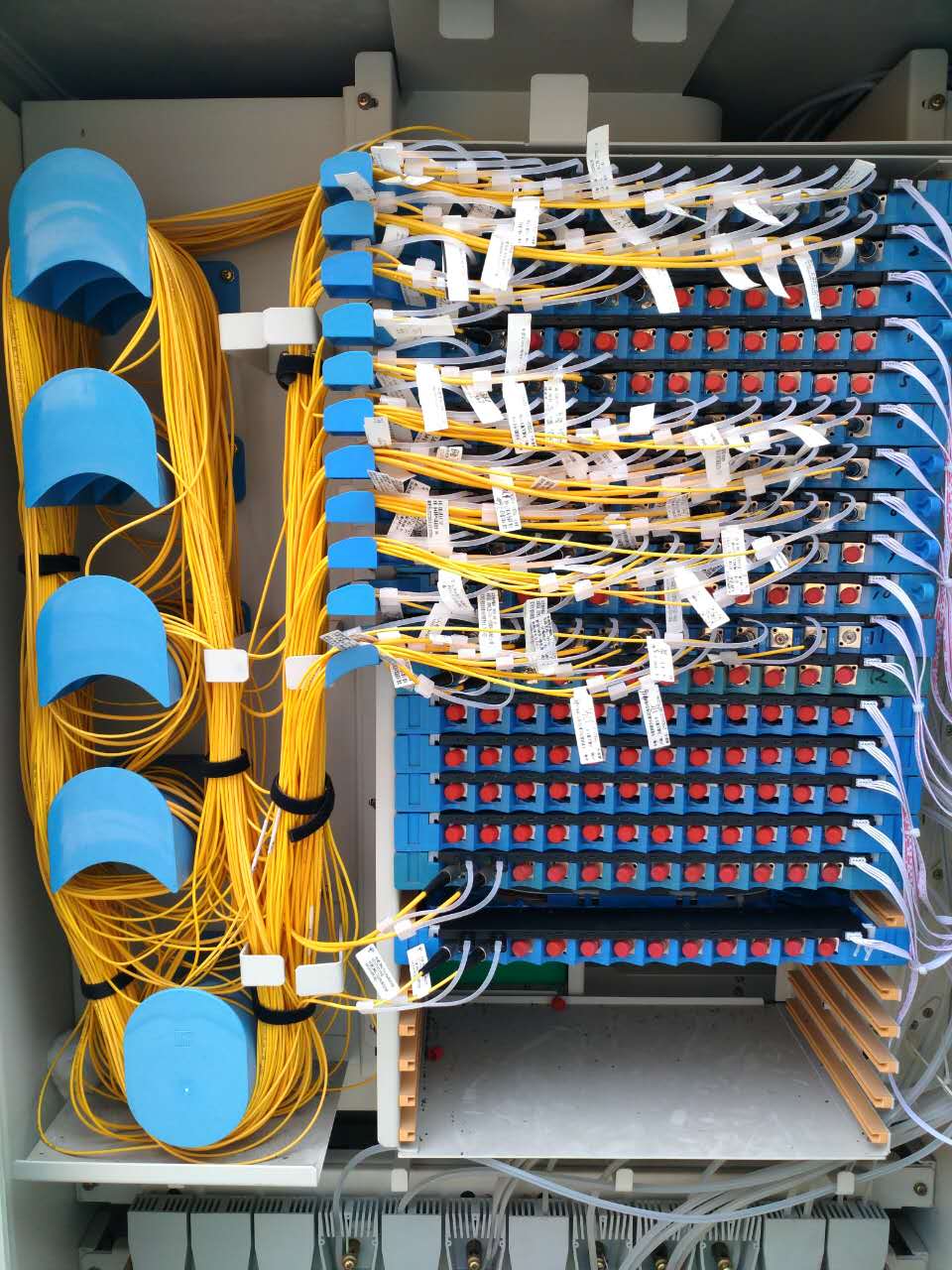

5XXX宾馆光交接箱

6XX大酒店光交接箱：

7XX大厦光交接箱

8XXXX光交接箱

    我公司智能ODN产品的应用，有效的解决了长期以来XX电信公司在ODF、OCC、ODB中使用纸质标签所造成的设备端口路由及业务等相关资源信息更新手续繁琐、端口数据标识不清、现场查验不便、标签缺失损坏、与资源管理中心数据不一致、资源普查前整后乱等一系列光缆维护和资源管理工作的瓶颈问题。对于加强光缆网络资源管理资源数据，提高对资源普查工作的管控质量，为提升网运工作效益提供了非常实用的便捷工具。
